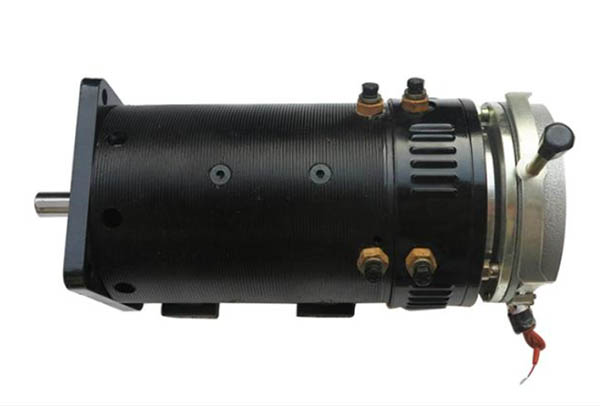

Elektrik forklift motorynyň gurluşy, içki ýanýan forkliftden has ýönekeý.Suratda 1DC görnüşli 1t göni wilka balansy agyr elektrik forklift motory görkezilýär.
Elektrik forklift motorynyň esasy gurluşygy aşakdaky böleklerden durýar:
1.Kuwwat birligi: batareýa paketi.Adaty batareýanyň naprýa .eniýeleri 24, 30, 48 we 72V.
2.Çarçuwa: polat we polat bilen kebşirlenen forkliftiň çarçuwasy.Forkliftiň ähli bölekleri diýen ýaly çarçuwada oturdyldy.Iş wagtynda dürli ýüklere sezewar edilýär, şonuň üçin ýeterlik güýç we berklik bolmaly.
3. Geçiriş: Motoryň güýji forkliftiň hereketlendiriji tigirine geçirilýär.
4. Dolandyryş ulgamy: forkliftiň hereketlendiriji ugruna gözegçilik etmek.
5. Tormoz ulgamy: forklift sürüjisini haýallaşdyryň we saklaň.
6. Motor we elektrik ulgamy: Elektrik ulgamy hereketlendirijiniň başlangyjyna, durmagyna, tersine we tizligini kadalaşdyrmak we nebit nasosynyň hereketlendirijisine ýa-da gidrawliki basyşyna ýetmek üçin hereketlendirijini dürli komponentler arkaly dolandyrýar.
XINDADC MOTOR KATALOGY | ||
Bahalandyrylan güýç | No.ok. | Haryt suraty |
| Elektrik Forklift Awtoulag Motor | |
| DC çekiş elektrik hereketlendirijisi |
|
7 KW | DC çekiş elektrik motor modeli 242ZDC 242ZD706H15 |
|
5KW | DC çekiş elektrik motor modeli 192ZDC 192ZD525H9 |
|
4KW | DC çekiş elektrik motor modeli 170ZDC 170ZD402H2A3 |
|
| Elektrikli ulag üçin DC MOTOR |
|
| Elektrik Forklift Elektrik Motor |
|
| Elektrik Forklift Elektrik Motor |
XINDA DC Motor seriýasynyň spesifikasiýa sahypasy | ||||||||
Bahalandyrylan güýç (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Batareýanyň naprýa .eniýesi (VDC) | 48/60/72 | 72 | 96/144 | |||||
Artykmaç köpeltmek | 2.5 | |||||||
Bahalandyrylan tok (A) | 73 / 58.4 / 48.7 | 96.8 / 77.5 / 64.5 | 109 / 87.2 / 72.7 | 118 / 94.7 / 78.9 | 138.9 / 111 / 92.5 | 108 | 116 | 116/77 |
Bahalandyrylan tork (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Bahalandyrylan tizlik (RPM) | 2800 | |||||||
Iň ýokary tizlik (RPM) | 4500 | |||||||
Iş ulgamy | S2: 60min | |||||||
Izolýasiýa derejesi | H | |||||||
Sowuklama usuly | tebigy sowatmak / howany sowatmak | |||||||
Netijelilik (100% Oük) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Gorag derejesi | IP23 (IP44) | |||||||
Arza | pes tizlikli ýolagçy / logistik ulag / golf ulagy / gezelenç ulagy / polisiýa awtoulagy / ýük awtoulagy / ýük awtoulag we ş.m. |
