Işleýän naprýa .eniýe | DC300V |
Bahalandyrylan tok | 2,8 ± 10% A. |
Iň ýokary tok | 5.4A |
Naprýatageeniýe | DC23V ~ 25V |
bahalandyrylan güýç | 700 ± 10% W. |
Bahalandyrylan tizlik | 35000 ± 10% RPM |
Boş güýç | <100W |
polýuslaryň sany | 2 |
tork | 0.2NM |
netijeliligi | 80% ± 10% |
gatnaw | Axial CW |
ses | 96dB MAX, <30 sm |
agramy | 1.68Kg |
rulman | 2 sany podşipnik |
gözegçilik | Zal datçigi |
Gurnama | flanes dakmak |

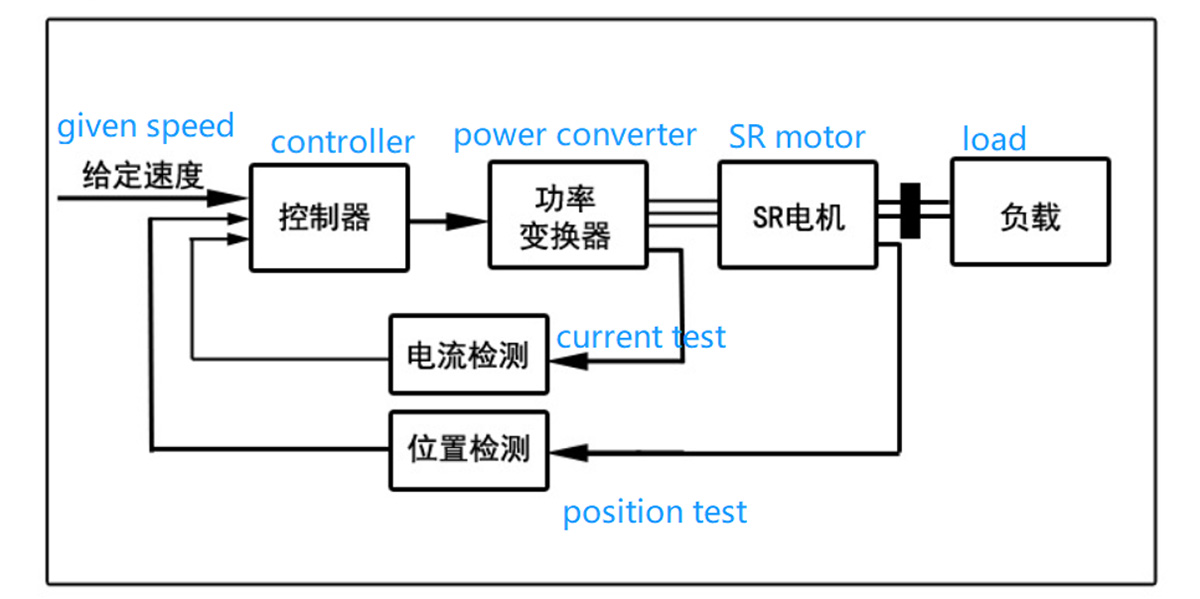

1. Geçirilen göwünsiz hereketlendiriji ulgamyň düzümi
Çalyşýan göwünsiz hereketlendiriji hereketlendiriji ulgam (SRD) esasan üýtgedilen göwünsiz hereketlendirijiden, güýç öwrüjisinden, gözegçilik ediji we detektordan durýar.
2.Göçürilmedik isleg motory
SR hereketlendirijileri dürli fazaly belgili bir fazaly, iki fazaly, üç fazaly, dört fazaly we köp fazaly gurluşlara dizaýn edilip bilner we polýusda bir dişli gurluş we polýusda köp dişli gurluş, eksenel howa boşluk, radial howa boşlugy we eksenel howa boşlugy.Radial gibrid howa boşlugynyň gurluşy, içki rotor we daşarky rotor gurluşy, üç fazadan aşakdaky SR hereketlendirijileri, adatça, özbaşdak işe ukyply däldir.Köp fazalar torkyň üýtgemegini azaltmak üçin peýdalydyr, ýöne çylşyrymly gurluşa, köp kommutasiýa enjamlaryna we çykdajylaryň ýokarlanmagyna getirýär.Häzirki wagtda iki fazaly 6/4 polýus gurluşy we dört fazaly 8/6 derejeli gurluş giňden ulanylýar.

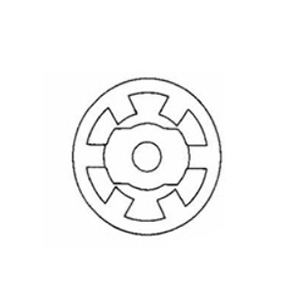

Adaty gurluş 3 fazaly
6/4 polýar SR motor

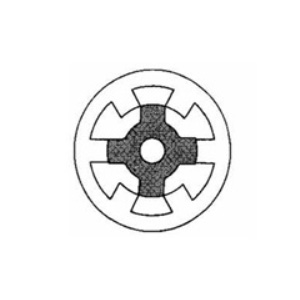

3-fazaly 6/2
polýar SR motor
3-fazaly 6/8
polýar SR motor

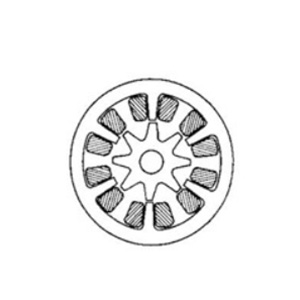

3-fazaly 12/8
polýar SR motor

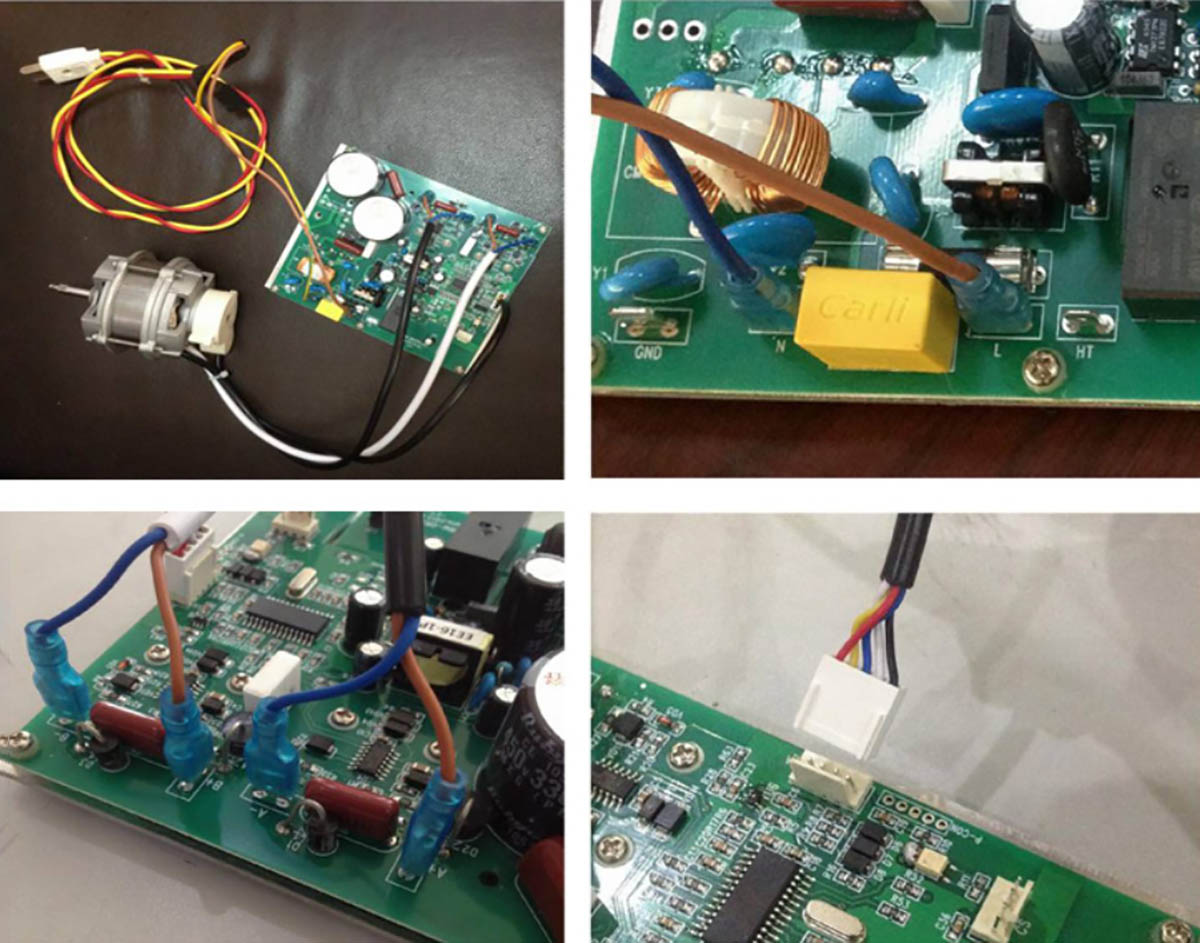

3. Motoryň we sürüjiniň fiziki sim diagrammasy
Gara (goňur / A + gök / A-), ak (goňur / A + gök / A-), simiň uzynlygy L = 380 ± 50mm
Zal simleri:
Gyzyl (+ 5V), gara (GND), sary (SA), gök (SB), ak (SC), çyzygyň uzynlygy L = çyzygyň uzynlygy L = 380 ± 50mm
Saklanylýan ýer: 5 ℃ ~ 40 ℃, çyglylyk <90%
Izolýasiýa synpy: F.
Çekimsiz rulon, naprýa .eniýeniň 130% -inde 3 minut aýlanýar.
Iş möhleti: adaty iş şertlerinde 2000 sagat.
Motoryň işleýän wagty eksenel süýşmesi 0.02 mm-den az bolmalydyr.
1.Systemokary ulgam netijeliligi: Giň tizligi kadalaşdyrmak çäginde umumy netijelilik beýleki tizligi kadalaşdyrmak ulgamlaryndan azyndan 10% ýokarydyr we ýokary netijelilik pes tizlikde we baha berilmedik ýükde has aýdyňdyr.
2.Tizligi kadalaşdyrmagyň giň gerimi, pes tizlikde uzak möhletli işlemek: Noldan iň ýokary tizlige çenli uzak wagtlap ýüküň aşagynda işläp biler we hereketlendirijiniň we gözegçiniň temperaturasynyň ýokarlanmagy bahalandyrylan ýükden pesdir.
3.Startingokary başlangyç moment, pes başlangyç tok: başlangyç momenti bahalandyrylan momentiň 150% -ine ýetende, başlangyç tok bahalandyrylan tokyň diňe 30% -ine deňdir.
4. Frequygy-ýygydan başlap we durup biler we öňe we ters öwrümiň arasynda geçip biler: ýygy-ýygydan başlap we durup biler we ýygy-ýygydan öňe we tersine aýlanmaga geçip biler.Haçan-da tormoz birligi bar bolsa we tormoz güýji wagt talaplaryna laýyk gelse, başlangyç duralgasy we öňe öwrülişi sagatda 1000 gezekden gowrak bolup biler.
5. Güýçli artykmaç ýük göterijiligi: ýük gysga wagtyň dowamynda bahalandyrylan ýükden has uly bolsa, tizlik peseler, iň ýokary çykaryş güýji saklanar we artykmaç hadysa bolmaz.Normalük kadaly ýagdaýa gelende, tizlik bellenen tizlige gaýdyp gelýär.
6.Mehaniki güýç we ygtybarlylyk beýleki hereketlendirijilerden has ýokary.Rotoryň hemişelik magnitleri ýok we has ýokary rugsat berilýän temperaturanyň ýokarlanmagy mümkin.
Janköýer we nahar bişirýän maşyn
